8. Dane pomiarowe — natężenia ruchu

Moduł Dane pomiarowe → Natężenia ruchu. Wloty i przejścia pochodzą z bieżącego projektu. Natężenia wykorzystuje m.in. program Przepustowość MOP-SZS-04.

8.1. Okresy pomiarowe

Górna tabela: Nazwa okresu, Dzień, Od, Do, Razem [P/h], Ciężkie [%], Metoda (import). Okres trwa od 15 min do 5 h (koniec wcześniejszy niż początek = następny dzień). Przyciski: Dodaj okres, Kopiuj okres (z natężeniami), Usuń okres, ▲ w górę / ▼ w dół.

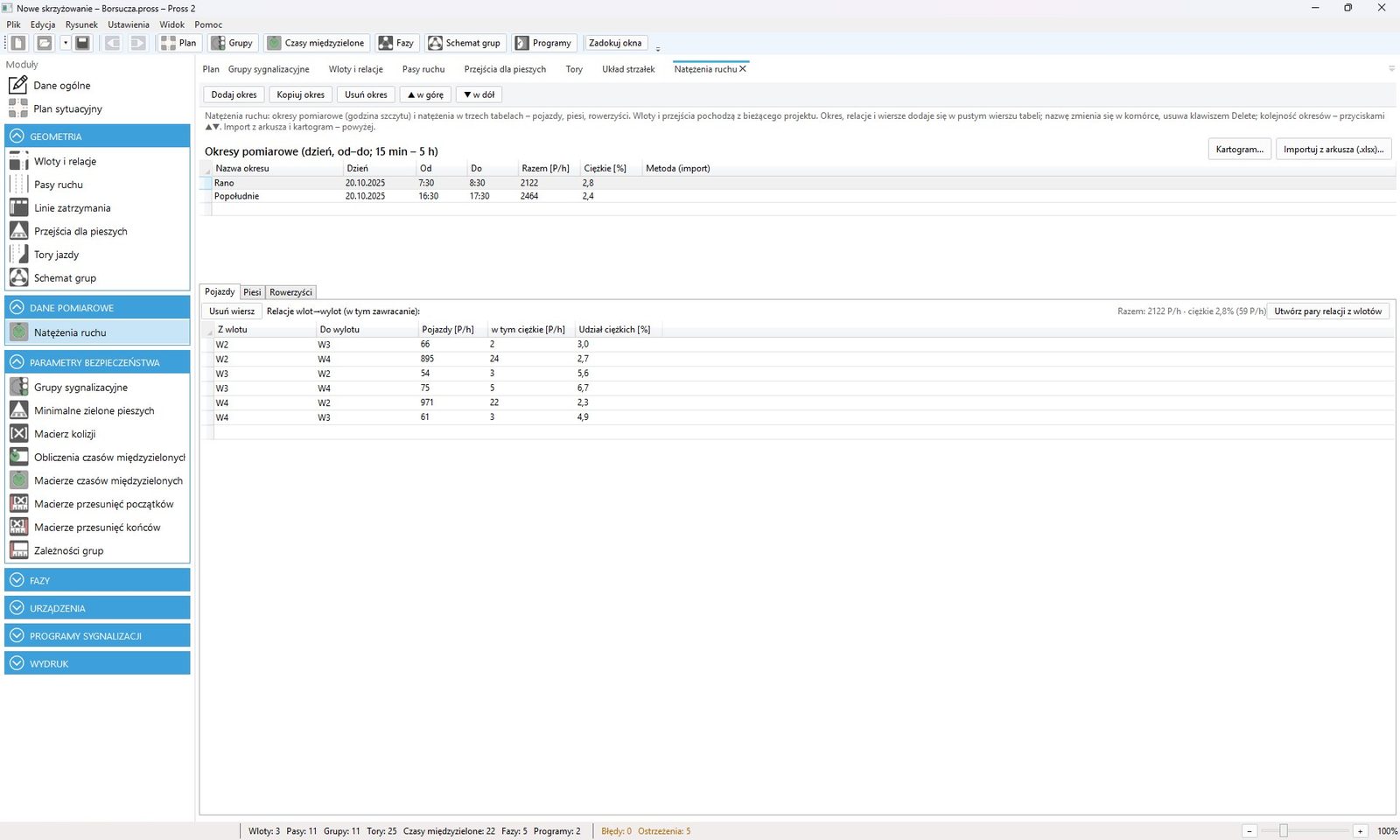

Moduł „Natężenia ruchu” – okresy pomiarowe i natężenia pojazdów

Natężenia zaznaczonego okresu — trzy zakładki:

Zakładka	Kolumny	Uwagi
Pojazdy	Z wlotu, Do wylotu, Pojazdy [P/h], w tym ciężkie [P/h], Udział ciężkich [%]	Utwórz pary relacji z wlotów dodaje brakujące pary (z macierzy relacji, w tym zawracanie)
Piesi	Przejście, Kierunek, Piesi [os./h]
Rowerzyści	Na jezdni, Z wlotu, Do wylotu, Przejście, Kierunek, Rowery [rower/h]	ruch na jezdni (relacja) albo na przejściu

W każdej zakładce: Usuń wiersz.

8.2. Import z arkusza AnalizaRuchu

Importuj z arkusza (.xlsx)… wczytuje arkusz wynikowy programu AnalizaRuchu (wymagany arkusz „Pojazdy”; „Filmy” — pokrycie nagraniami; „Piesi” i „Rowerzyści” — opcjonalne; projekt musi mieć co najmniej 2 wloty).

Okno importu: informacje o pliku (zakres nagrań, pokrycie, liczby, kody wlotów i przejść), Dzień / Od / Do, Nazwa okresu, Wloty ↔ kody i Przejścia ↔ kody (przypisanie kodów z arkusza do obiektów projektu — dopasowywane wstępnie i zapamiętywane w projekcie), Okno szczytu (krok co 15 / 5 / 1 min), Niesklasyfikowane (po połowie, jako ciężkie, jako lekkie). Utwórz okres i importuj:

Długość okresu	Godzina szczytu
krótszy niż 1 h	pomiar przeliczany proporcjonalnie na godzinę
1 h	ta godzina (przy pokryciu nagraniami \< 98% — przeliczenie na godzinę)
dłuższy niż 1 h	okna 60-min przesuwane co wybrany krok; wygrywa okno z największą liczbą pojazdów, pokryte nagraniami w ≥ 98%

Pojazdy z kodami bez przypisanego wlotu są pomijane (podsumowanie podaje ich liczbę). Nowy okres ma opis metody w kolumnie Metoda (import).

8.3. Kartogram

Kartogram… — kartogram pojazdów zaznaczonego okresu (wymaga co najmniej 2 wlotów na planie; ramiona wg kątów wlotów). Rodzaj: łącznie / lekkie / ciężkie. Pasma relacji o szerokości proporcjonalnej do natężenia, w kolorze wlotu (ruch prawostronny), liczby, sumy wlotów i wylotów, legenda, skala, strzałka północy, godzina szczytu w tytule. Zapisz PNG… zapisuje obraz. Tabele natężeń i kartogramy można drukować (§13).

Kartogram ruchu – wszystkie pojazdy
